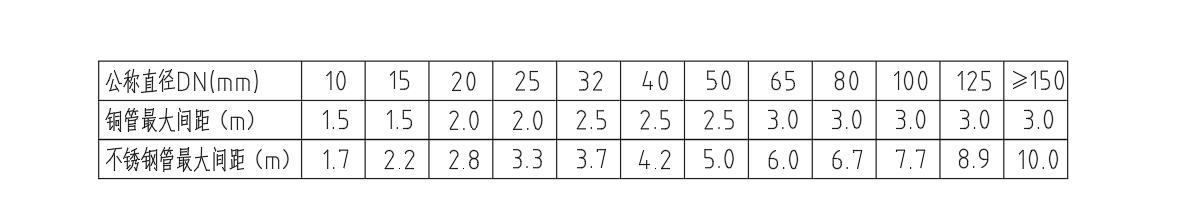

醫用氣體管道中我們常常會用到醫用紫銅管和304不銹鋼管，如有甲方要求也可用鍍鋅鋼管。紫銅管管徑Φ8~Φ133可供選擇，常見的進病房管道用的就是Φ8的紫銅管。不銹鋼管管徑Φ6~Φ325可供選擇。那么我們在醫用氣體管道工程中，安裝前，我們需要核對好項目所需管道管徑——管道走向——管道在現場的定位——勘測管路安裝路線并確定管路的安裝位置——制作、安裝管道支架。下圖為管道安裝表：

1. 管道安裝前需對不銹鋼管、管件、閥門進行脫脂處理，并吹掃干凈；

2. 管道排列順序應粗管在支架內側，氧氣管應在外側；

3. 管道安裝過程中，彎曲半徑不得小于管道外徑的3.5倍；

4. 氧氣和笑氣管的彎曲半徑不得小于其管道外徑的5倍；

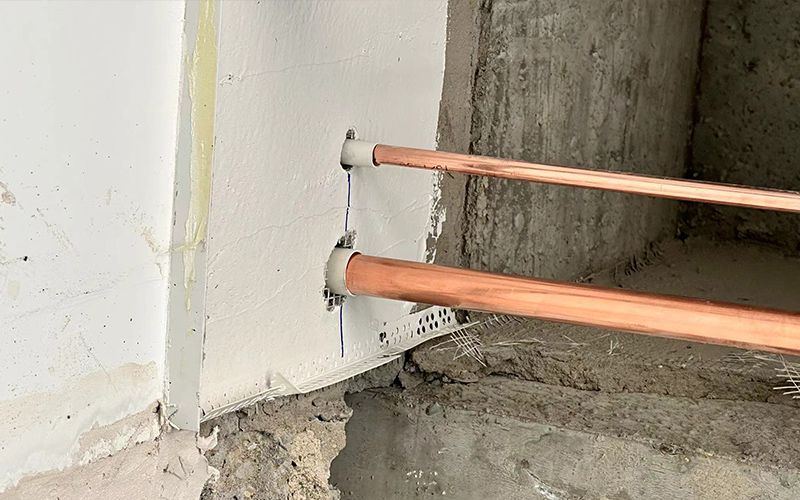

5. 當管道穿過地板或墻壁時，必須增加套管。套管內的管段不得有焊縫和接頭。




管道與管道、管道與閥門的連接方式：

1. 1)不銹鋼管通過管接頭相互連接時，不銹鋼管與管接頭之間的連接采用氬弧焊連接。

2. 2)法蘭通常用于吸引總管和直徑大于DN50的球閥。

3. 3)吸引管道的主管與支管、支管與分支管的連接應為法蘭或活接頭連接。

管道連接注意事項：

1. 金屬和非金屬焊接均應按相應的焊接工藝規程進行；

2. 焊接后應進行檢查，表面光潔無刺；檢查不合格的，允許補焊，但不得超過3次。

3. 管道焊縫不能進入套管，也不能在管架范圍內。

4. 管道連接處，特別是可拆卸連接處，應具有良好的導電性。




5. 進入手術室的金屬氣體管道必須接地，接地電阻不得大于4Ω。金屬氣體管道和二次穩壓箱出口的其他部位也應靜電接地，接地電阻不應大于100Ω。吸引管道的氧氣和接地電阻不得大于10Ω。

6. 不同系統的管道應有明顯不同的識別標志（如涂色圈）進行區分。管道需要拆卸、維護和維護的地方必須有識別標志。每個支架和吊架附近也應有識別標志。
